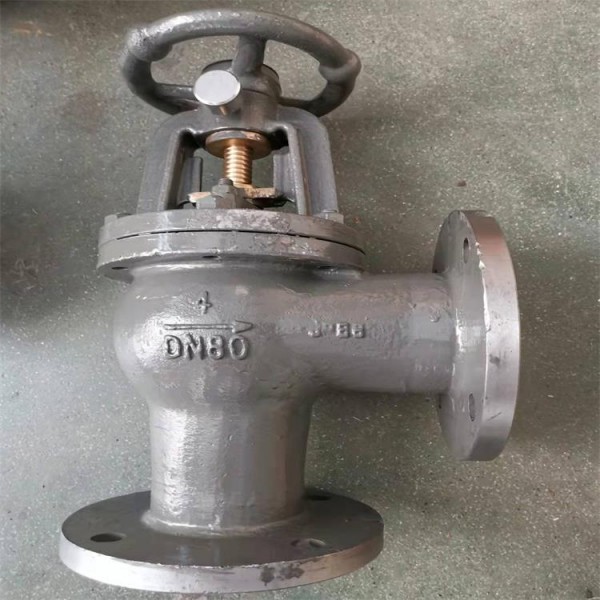

船用鑄鋼吸入通海閥

型號：GB/T2029-1980

型式：直角

公稱壓力：0.4MPa

公稱通徑：DN80-DN500

適用介質：海水、淡水

連接形式：法蘭

主要材質：閥體、閥蓋為ZG230-450，

閥盤為ZCuSn10Zn2，閥桿為QAl9-2

船用法蘭青銅鑄鐵填料旋塞GB/T593-93

型式：A、AS、L、LS、T、TS型

公稱壓力：0.6 Mpa

適用介質：海水、淡水、滑油、燃油

公稱通徑：DN20－DN80

主要零部材質：閥體、塞芯為鑄錫青銅ZcuSn10Zn2或ZcuSn5Pb5Zn5

旋塞閥是 一種快速開關的直通閥，由于旋密封面之間運動帶有擦拭作用，

而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。

它的另一個重要特性是它易于適應多通道結構，以致一個閥可以獲得兩個、三個，

甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中

需要的一些連接配件。

法蘭青銅5K填料旋塞CB/T4029-2005  JIS F7381

公稱通徑：DN25-DN65

主要零部材質：閥體、塞芯為鑄青銅ZcuSn5Pb5Zn5，手柄為優質碳素結構鋼25，

填料壓蓋、填料座為鑄青銅ZcuSn5Pb5Zn5或黃銅HPb 61-1，

螺柱、螺母為鉛黃銅HPb59-1

用帶通孔的塞體作為啟閉件的閥門。塞體隨 閥桿轉動，以實現啟閉動作。

小型無填料的旋塞閥又稱為“考克”。

旋塞閥的塞體多為圓錐體（也有圓柱體），與閥體的圓錐孔面配合組成密封副。

旋塞閥是使用的一種閥門，結構簡單、開關迅速、流體阻力小。

普通旋塞閥靠精加工的金屬塞體與閥體間的直接接觸來密封，所以密封性較差，

啟閉力大，容易磨損，通常只能用于低壓（不高于1兆帕）和小口徑（小于100毫米）的場合。

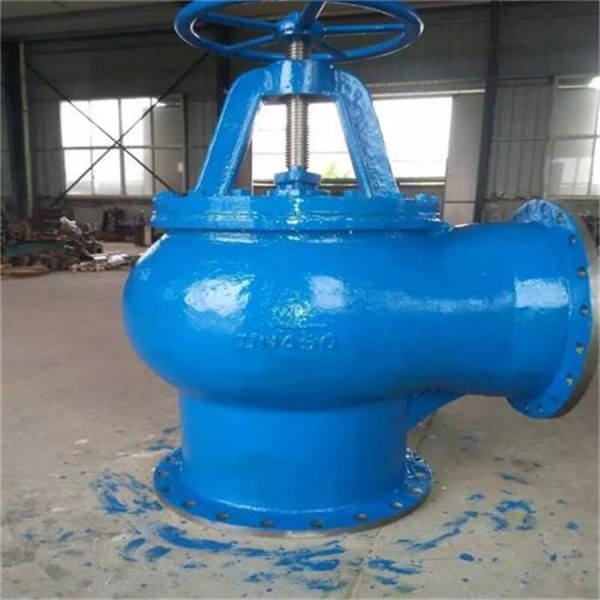

 船用鑄鋼吸入通海閥（四進位）

型號：GB/T11691--1989

型式：直角

公稱壓力：0.4MPa

公稱通徑：DN50-DN500

適用介質：海水、淡水

連接形式：法蘭

主要材質：閥體、閥蓋為ZG230-450，閥盤為

ZCuSn10Zn2，閥桿為QAl9-2，閥體密封面

堆焊青銅QAl9-2
