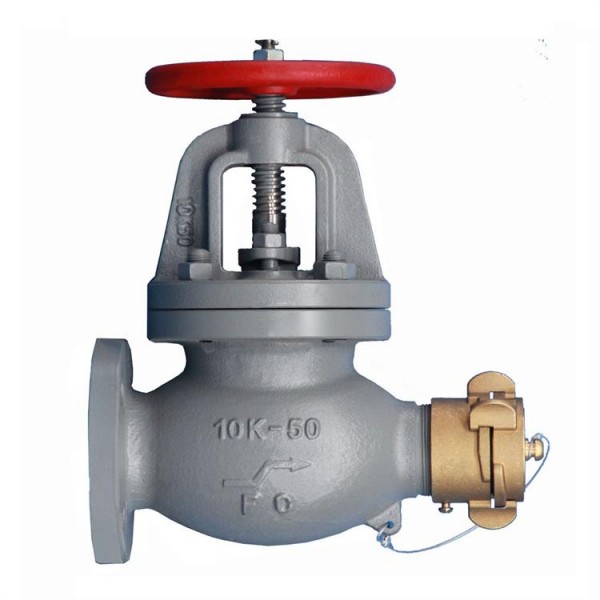

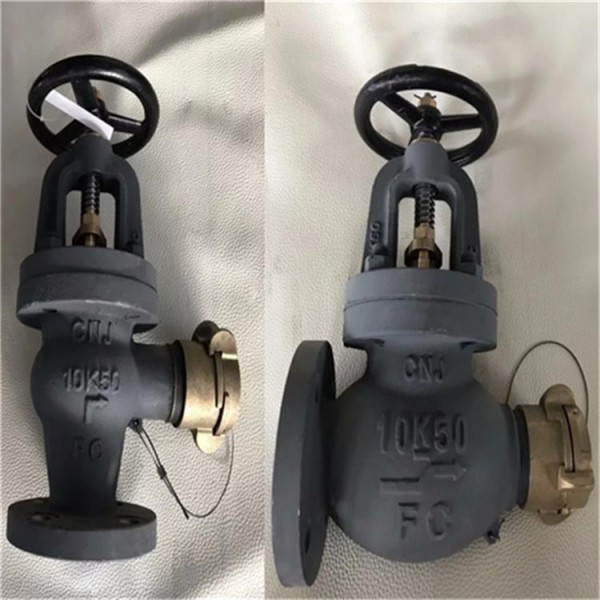

船用日標鑄鐵消防閥（水帶閥）

型號：JIS F7333

型式：AJ、BJ型

公稱壓力：0.5、1.0MPa

公稱通徑：DN50、DN65

適用介質：水、油、空氣

連接形式：法蘭

主要材質：閥體、閥蓋為鑄鐵HT200，

閥盤、閥座為鋁青銅QAL9-21

2：船用日標青銅消防閥/皮籠閥

型號：JIS F7334 CB/T4032-2005 CBM1107-82

型式：AJ、BJ型

公稱壓力：0.5、1.0MPa

公稱通徑：DN15-DN65

適用介質：脈動水、靜流水

連接形式：法蘭

主要材質：閥體、閥蓋、閥盤、消防接頭

升降式止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，

又稱逆止閥、單向閥、逆流閥、和背壓閥。

當介質按規(guī)定方向流動時，閥瓣受介質力的作用，被開啟介質逆流時，

因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，

達到阻止介質逆流的目的。

升降式止回閥：閥瓣沿著閥體垂直中心線滑動的止回閥，內螺紋止回閥只能安裝在水平管道上，

在高壓小口徑止回閥上閥瓣可采用圓球

H76X-16船用對夾式蝶型止回閥

標準；德標DIN，日標JIS，美標；ANSI，國標GB

公稱壓力；PN10、16、25，5K、10K、16K，美標；125LB,150LB,300LB

材質；閥體；鑄鋼/不銹鋼/球墨鑄鐵，閥板；不銹鋼304#，閥座；NBR.

蝶式止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，

又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，

其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。

止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。

止回閥主要可分為旋啟式止回閥（依重心旋轉）、升降式止回閥（沿軸線移動）、

蝶式止回閥（沿中心旋轉）。

產品材質：WCB CF8 CF8M CF3 CF3M

設計制造標準：JB/T 8937
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

雙法蘭蝶形止回閥H46H-16

產品名稱：H46對夾式雙瓣旋啟式止回閥
產品材質：WCB、CF3、CF8、CF3M、CF8M
產品規(guī)格：DN50~1200、PN10~420
