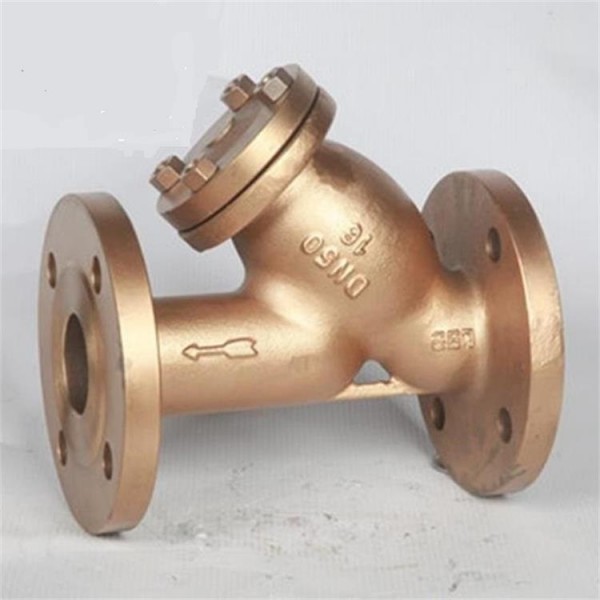

船用Y型過濾器 國標CB/T3251

型號：鑄鐵JIS F7220 青銅F7220C

型式：Y型

公稱壓力：0.5、1.0、1.6MPa

公稱通徑：DN15-DN200

適用介質：水、油品、蒸汽、硝酸類、醋酸類

連接形式：法蘭、螺紋

主要材質：閥體、閥蓋為HT200或ZCuSn5Pb5Zn5，

濾網為1Cr18Ni9Ti，墊片為非石棉

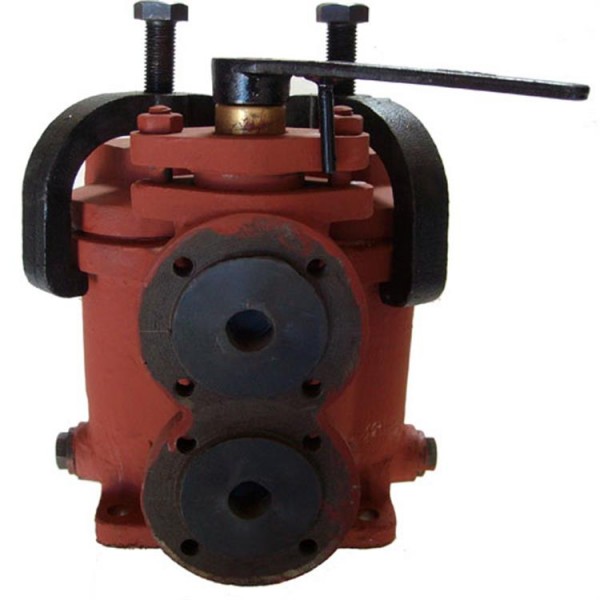

船用日標單聯油過濾器

型號：JIS F7209 CBM1133-82

型式：S、LA、LB型

公稱壓力：0.2、0.5 Mpa

公稱通徑：DN50-DN200

適用介質：滑油、燃油

工作溫度：t≤80℃

連接形式：法蘭

主要材質：本體、蓋為灰鑄鐵HT200，

浮筒為鋼Q235-A

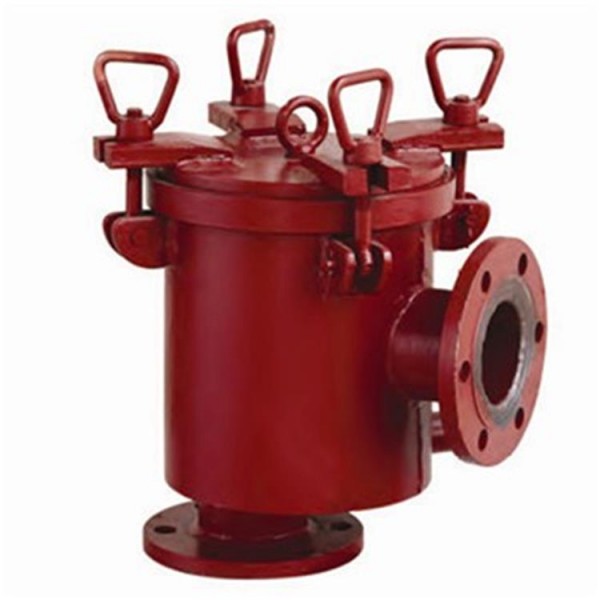

日標船用泥箱

型號：JIS F7203

型式：A、B型

公稱壓力：0.1、0.5、1.0MPa

公稱通徑：DN50-DN100

適用介質：海水、淡水、污水

連接形式：法蘭

主要材質：閥體、閥蓋為HT200，濾網為

1 Cr18Ni9Ti，墊片為非石棉

 船用玻璃管液位計

玻璃管液位計是一種直讀式液位測量儀表，適用于工業生產過程中一般貯液設備中的液體位置的現場檢測，

其結構簡單，測量準確，是傳統的現場液位測量工具。一般用于直接檢測。

該液位計兩端各裝有一個針形閥，當玻璃管發生意外事故而破碎時，針形閥在容器壓力作用下自動關閉，

以防容器內介質繼續外流。HR-HG5玻璃管式液位計等同于原化工部標準定型產品HG21592-95

1. 玻璃管液位計可用來直接指示密封容器中的液位高度，具有結構簡單，直觀可靠，經久耐用等優點，

但容器中的介質必須是與鋼、鋼紙及石墨壓環不起腐蝕作用的。

2.玻璃管液位計它主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。

結構原理

儀表在上下閥上都裝有M27×1.5或ZG3/4"的螺紋接頭，通過法蘭與容器連接構成連通器，

透過玻璃板可直接讀得容器內液位的高度。

儀表在上下閥內都裝有鋼球，當玻璃板因意外事故破壞時，鋼球在容器內壓力作用下阻塞通道，

這樣容器便自動密封，可以防止容器內的液體繼續外流。

在儀表的閥端有阻塞孔螺釘，可供取樣時用，或在檢修時，放出儀表中的剩余液體時用

冠龍閥門玻璃鋼液位計特點：

                   1、讀數清晰、直觀、可靠。

                   2、結構簡單、維修方便。

                   3、經久耐用。
