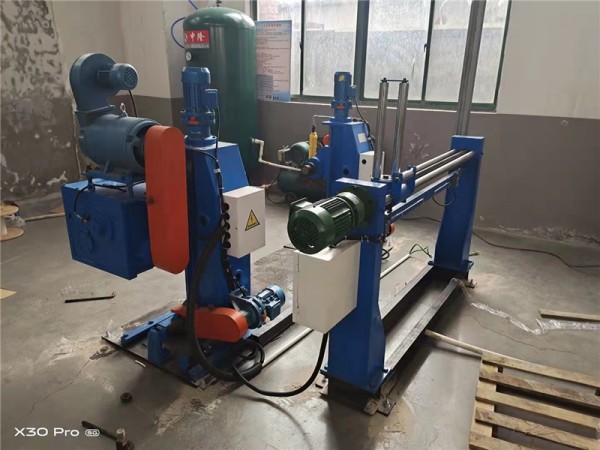

點擊圖片查看大圖
維護：
設備周圍場地保持清潔無浮塵，傳動變速箱及收線渦輪箱用HJ-20機械油潤滑，
每半年加油一次。
絲桿、導軌等傳動副保持潤滑良好，不定期加油，設備長期不使用時，其相對
運動部位須涂上防銹油脂。
注意：操作時嚴禁緊急停車?。?/b>
1、根據線盤尺寸，確定兩托板間距并固定。
2、將線盤推進收線架。
3、啟動左立柱夾緊按鈕，將左頂針頂入線盤孔。
4、點動收線電機按鈕，將右頂針上拔銷對準線盤上對應孔。
5、啟動右立柱夾緊按鈕，將右頂針頂入線盤孔。
6、點動同升按鈕，將線盤提離托板50—100㎜。
7、根據線盤尺寸和生產線速度，將變速箱手柄撥到相應檔位。
8、啟動收線按鈕即能實現正常收線。
9、排線節距調節參照時間繼電器調節間隙時間。
電器設備主要參數
1主電源三相交流： 50Hz 380V
2控制電源單相交流： 50Hz 220V
3、設備總功率： 14Kw
