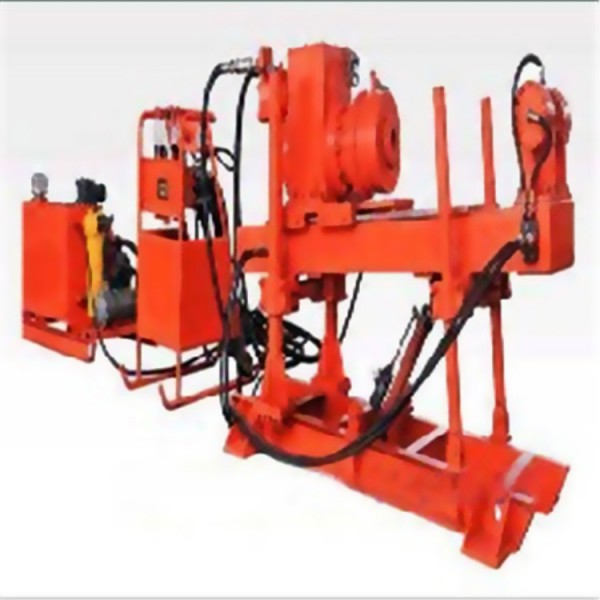

主要結構：泵站、主機、操縱臺。
|
參 數 |
ZDY-660 |
|
鉆進深度m: |
150 |
|
開孔直徑mm: |
Φ87、 Φ115 |
|
終孔直徑mm: |
Φ65、 Φ75 |
|
鉆桿尺寸mm: |
Φ42×800（Φ50×800） |
|
鉆孔傾角(°): |
0～±90 |
|
輸出轉速r/min: |
100 |
|
輸出轉矩N •m： |
650 |
|
給進力kN |
40 |
|
起拔力kN |
20 |
|
正常給進速m/min |
0～1.5 |
|
錨固力kN |
2×80 |
|
給進行程mm |
850 |
|
工作壓力Mpa: |
12（旋轉）/11（推進） |
|
電機功率kW |
15 |
|
外形尺寸m: |
2.15×0.6×0.5 |
|
整機質量kg: |
約1200（不含鉆桿） |
